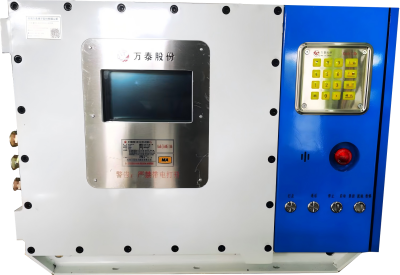

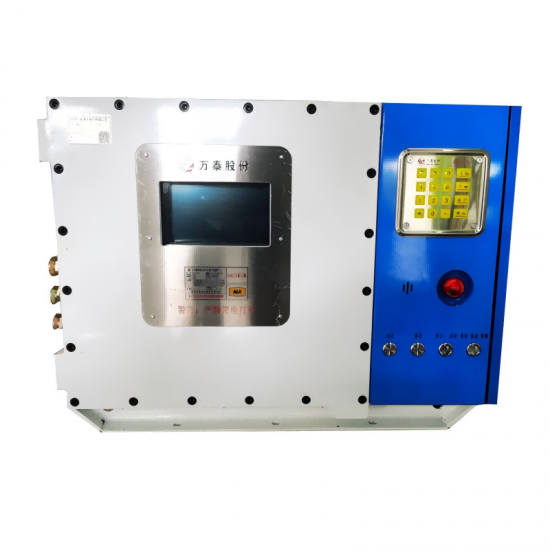

Tủ điều khiển PLC chống cháy nổ và an toàn nội tại dùng trong ngành khai thác mỏ

1 、 TÔI giới thiệu

Tủ điều khiển PLC chống cháy nổ và an toàn nội tại KXJ-5/127(B) dùng trong khai thác mỏ (sau đây gọi là "Tủ điều khiển") chủ yếu được sử dụng để điều khiển hệ thống thiết bị cơ điện với nhiều động cơ trong các hầm mỏ than dưới lòng đất, nơi có nguy cơ cháy nổ do khí mêtan và bụi than. Nó được thiết kế để điều khiển hoàn toàn tự động các hệ thống truyền động tời nâng hoặc tời cáp vô tận và hệ thống bảo vệ băng tải.

2 、 Thông số kỹ thuật chính

2.1 Nguồn điện

Điện áp hoạt động định mức: AC 127V;

Công suất biểu kiến đầu vào: ≤ 200 VA.

2.2 Công suất đầu ra

• 1 kênh đầu ra nguồn DC 24V an toàn nội tại;
• 1 kênh đầu ra nguồn DC 18V an toàn nội tại;
• 1 kênh đầu ra nguồn DC 12V an toàn về mặt điện môi.

2.3 Trọng lượng ： ≤ 120kg

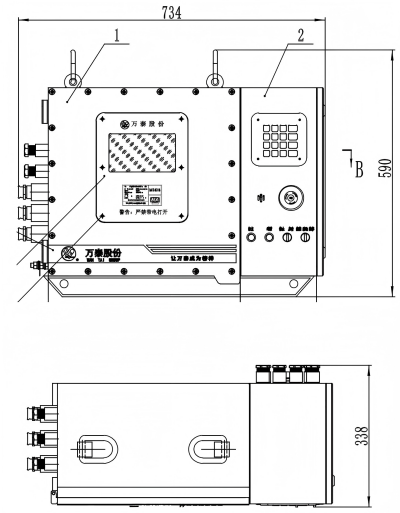

2.4 Kích thước: 734 x 338 x 590 (mm)

3. Hiệu suất truyền động

3.1 Đầu vào tín hiệu

• Tín hiệu số (tiếp điểm khô): 22 kênh, điện trở khi bật ≤10,5 kΩ, điện trở khi tắt >100 kΩ.
• Tín hiệu điện áp tương tự (0~5V): 1 kênh.
• Tín hiệu dòng điện tương tự (4~20mA): 8 kênh.

3.2 Tín hiệu đầu ra

• Tín hiệu số (tiếp điểm khô): 16 kênh, điện trở khi bật ≤10,5 kΩ, điện trở khi tắt >100 kΩ.
• Tín hiệu dòng điện tương tự (4~20mA): 2 kênh.

3.3 Giao diện RS485

• Số lượng giao diện: 1 kênh.
• Chế độ truyền dữ liệu: RS485.
• Tốc độ truyền tải: 9600 bps.
• Khoảng cách truyền dẫn: 50 m (sử dụng cáp MYQ có tiết diện lõi đơn 1,0 mm²).

3.4 Giao diện điện Ethernet

• Số lượng giao diện: 6 kênh.
• Chế độ truyền dẫn: Ethernet TCP/IP.
• Tốc độ truyền tải: 10/100/1000 Mbps (Tự động điều chỉnh).
• Khoảng cách truyền tín hiệu tối đa: 10 m.

3.5 Truyền dẫn giao diện quang Ethernet

• Số lượng giao diện: 2 cổng SFP Gigabit.
• Chế độ truyền dẫn: Ethernet TCP/IP.
• Tốc độ truyền tải: 10/100/1000 Mbps, tự động điều chỉnh.
• Công suất truyền quang: (-10~10) dBm (1310nm, sợi quang đơn mode).
• Độ nhạy thu quang: -20 dBm (1310nm, sợi quang đơn mode).
• Khoảng cách truyền dẫn tối đa: 10 km (sử dụng cáp quang MGXTSV với hệ số suy hao 0,5 dB/km).

4. Chức năng cơ bản

4.1 Thiết bị này có đầu ra nguồn điện an toàn nội tại, khả năng truyền tín hiệu 485 và truyền tín hiệu Ethernet.

4.2 Nó có chức năng thu thập cả tín hiệu số và tín hiệu tương tự.

4.3 Nó sở hữu chức năng điều khiển lập trình được.

4.4 Nó bao gồm chức năng gọi và báo hiệu (giao tiếp âm thanh và báo hiệu bằng âm thanh).

5. Các thông số an toàn nội tại

5.1 Một nguồn điện đầu ra 12V: Uo: 12.1V, Io: 1.3A, Co: 22µF, Lo: 0.1mH;

5.2 Một bộ nguồn đầu ra 18V: Uo: 18.5V, Io: 1.0A, Co: 2.2µF, Lo: 0.1mH;

5.3 Một bộ nguồn đầu ra 24V: Uo: 24,5V, Io: 0,5A, Co: 1,0µF, Lo: 0,1mH;

5.4 Một đầu ra RS485: Uo: 6.6V, Io: 11.2mA, Co: 15µF, Lo: 45mH.
