• Phát hiện khoan : trực quan, nhưng hiệu quả xây dựng thấp, chi phí cao, thuộc loại phát hiện một điểm và mọi hoạt động sản xuất phải dừng lại trong quá trình phát hiện.
• Phát hiện điện : phát hiện tiên tiến dựa trên điện trở suất biểu kiến của tầng, nhưng bị ảnh hưởng bởi dòng điện đi lạc và thiết bị vận hành (máy đào hầm), khoảng cách phát hiện hiệu quả bị hạn chế và mọi hoạt động sản xuất phải dừng lại trong quá trình phát hiện.
• Phát hiện địa chấn : sử dụng thuốc nổ làm nguồn địa chấn để thu thập thông tin vị trí các dị thường địa chất trong đường hầm mỏ, nhưng mọi hoạt động sản xuất phải dừng lại và không phù hợp với các mỏ có nhiều khí (đường hầm than nhô ra).

• Thực hiện phát hiện các vật thể địa chất bất lợi trong phạm vi 150 mét trước đường hầm, bao gồm các dị thường địa chất như đứt gãy, cột sụp đổ và vùng phát triển khe nứt.

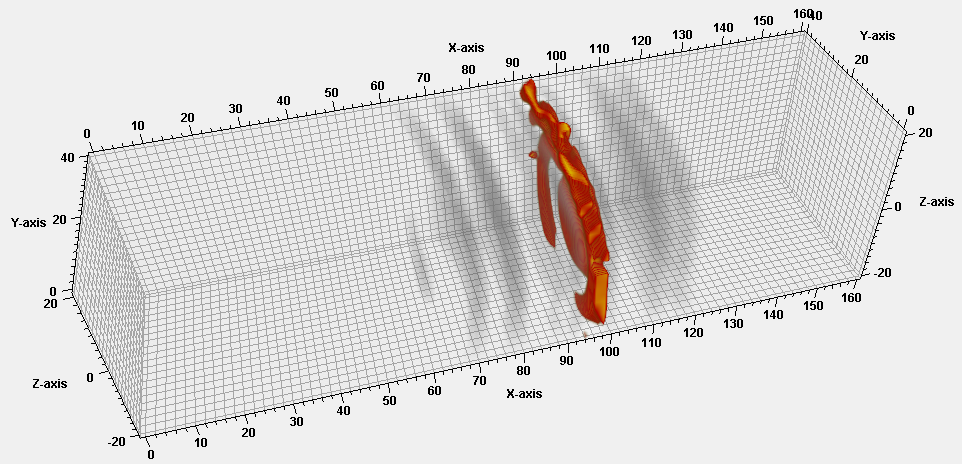

• Không cần phải dừng sản xuất để phát hiện. Các tín hiệu sóng địa chấn được tạo ra do cắt khối đá bằng thiết bị đào hầm như máy đào toàn diện được sử dụng làm tín hiệu kích thích nguồn cho phát hiện trước trong quá trình đào. Bằng cách bố trí các cảm biến mảng và ghi lại dạng sóng địa chấn trong quá trình đào theo thời gian thực, công nghệ hình ảnh chồng chéo quét nhiễu xạ miền sâu được sử dụng để thực hiện hình ảnh ba chiều của phát hiện trước trong quá trình đào.
• Dữ liệu phát hiện có thể được tải lên máy chủ mặt đất theo thời gian thực, tự động phân tích để tạo báo cáo và có thể thực hiện xử lý xếp chồng động để cải thiện độ chính xác của phát hiện.
• Hệ thống phát hiện trước trong quá trình đào có thể được kết nối với hệ thống hỗ trợ địa chất để cung cấp dữ liệu thời gian thực cho mô hình hóa địa chất, đáp ứng yêu cầu của các mỏ thông minh và xây dựng địa chất minh bạch.
• Dựa trên sự dư thừa của thông tin mặt trận do tín hiệu thu thập liên tục 24 giờ cung cấp, hiện thực hóa việc phát hiện độ chính xác cao theo thời gian thực và dự đoán địa chất động của khối địa chất bất lợi phía trước đường hầm, cung cấp cơ sở địa chất cho việc xây dựng an toàn quá trình đào hầm, thực sự giảm thiểu cường độ lao động của công tác thăm dò địa vật lý tại chỗ, thăm dò và dự đoán tiên tiến theo thời gian thực, hiện thực hóa thăm dò thông minh tiên tiến, giảm nhân lực và nâng cao hiệu quả, đảm bảo an toàn khi đào.

• Tổng quan dự án : Để đảm bảo an toàn cho việc đào mặt làm việc 150502 của mỏ than, công nghệ phát hiện trước khi đào đã được triển khai trong quá trình đào trôi dạt vành đai 150502 tại khu vực khai thác 1505. Phương pháp này có nội dung kỹ thuật và yêu cầu kỹ thuật khác với phương pháp thăm dò trước thông thường của các kết cấu đào. Dựa trên lý thuyết giao thoa có liên quan, phân tích đảo ngược được thực hiện để tính toán chính xác vị trí không gian của kết cấu địa chất và đạt được dự đoán trước.
• Kết quả phát hiện : Điểm EJ3 được chồng lên từ 69,4m đến 73,4m vào bên trong (theo hướng đào) để tạo thành vùng năng lượng cao lệch. Sau khi đào đường hầm, một đứt gãy (272°∠50°H＝1,3m) lộ ra từ 63,5m đến 67,6m trước điểm đo EJ3.

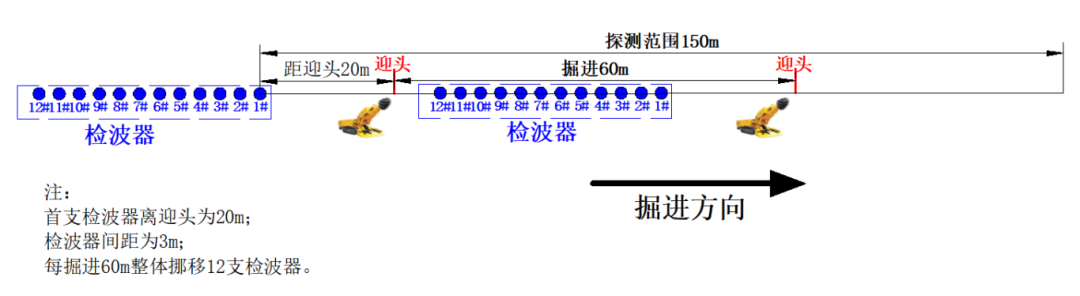

150502 Sơ đồ phát hiện chu kỳ mặt đào

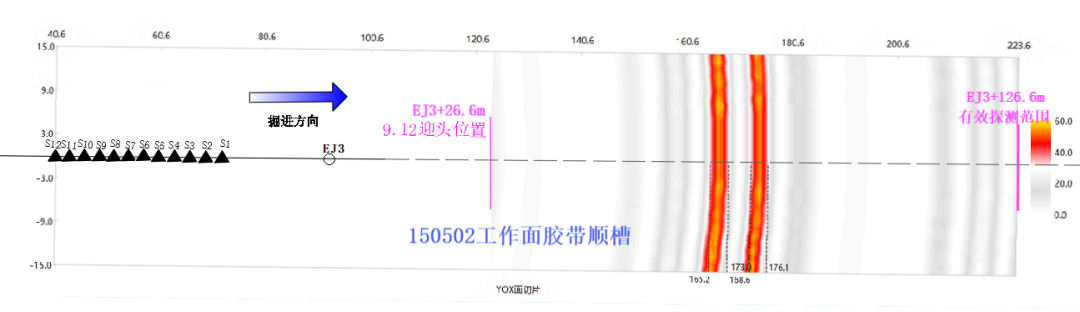

150502 Bản đồ kết quả phát hiện khuôn mặt khai quật

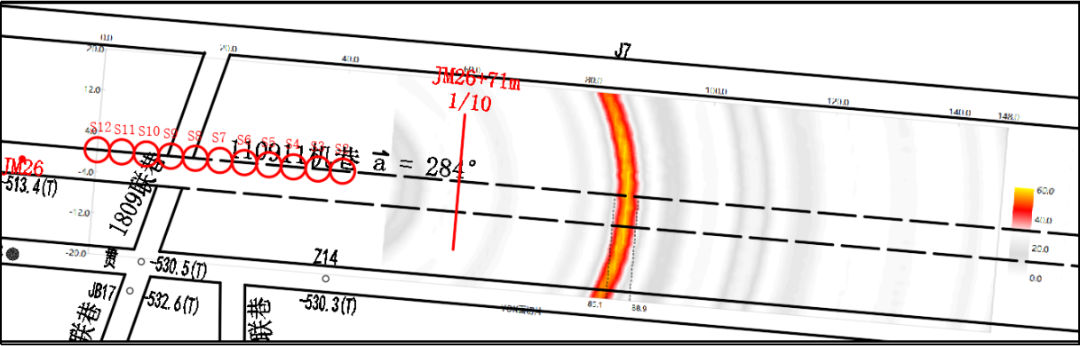

• Tổng quan dự án :Hệ thống phát hiện sớm đường hầm đã được xây dựng trong đường hầm máy làm việc 110911 để tiến hành phân tích đảo ngược, giám sát thời gian thực và dự đoán trước vị trí phát triển cấu trúc địa chất.

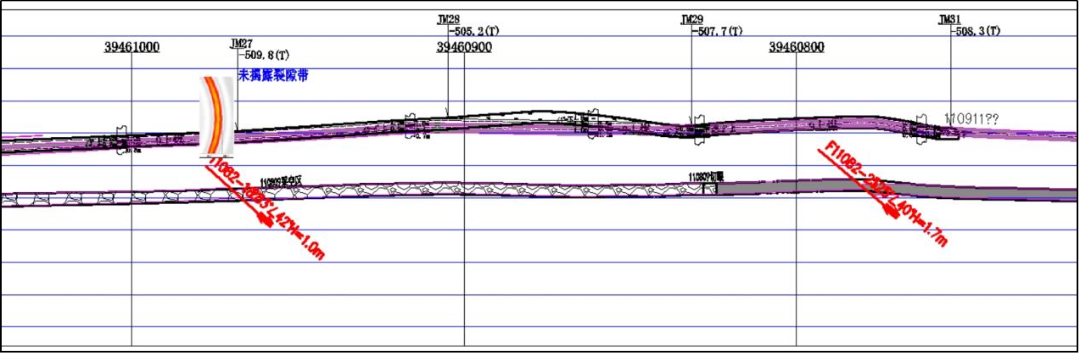

• Kết quả phát hiện : Vị trí đảo ngược của vật thể bất thường nằm cách điểm đo JM28 105m, và vị trí thực tế là cách JM28 103m, với sai số là 2m. Từ kết quả đảo ngược dữ liệu, có thể đánh giá sơ bộ rằng nơi này là vùng phát triển nứt gãy. Vị trí thực tế là hai bên mái trong phạm vi phát hiện tương đối bị gãy và có vùng phát triển nứt gãy. Lý do phân tích là cách tiếp cận trực diện đến vị trí của goaf than 8, sự sụp đổ bên trong của goaf và sự dịch chuyển và kéo giãn của đá đã tác động đến mặt trước của đường hầm máy mặt làm việc 9 than 110911, dẫn đến xuất hiện các dị thường.
