Thiết bị chiếu sáng và bảo vệ tín hiệu tích hợp chống cháy nổ và an toàn nội tại dùng trong khai thác mỏ

1. Giới thiệu

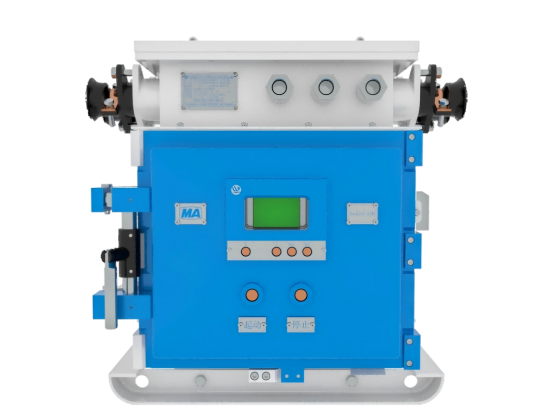

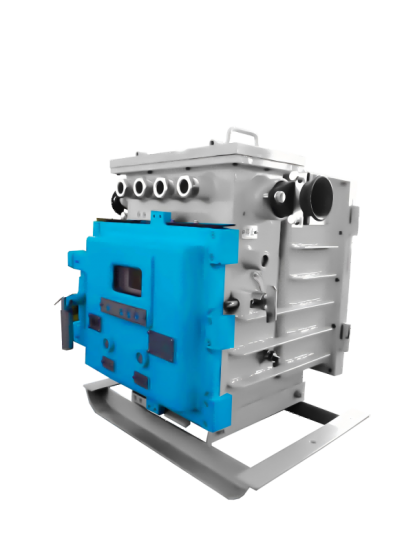

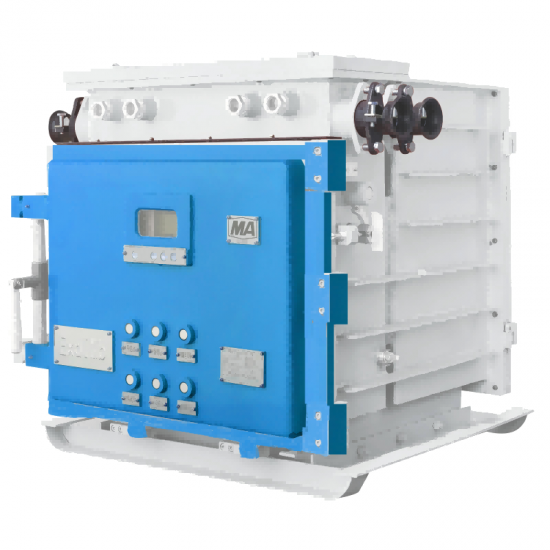

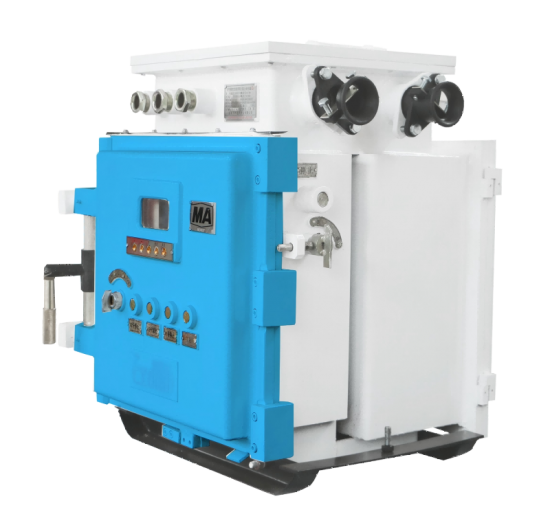

Thiết bị bảo vệ chiếu sáng và tín hiệu tích hợp ZJZ2-10/1140(660)M được thiết kế để sử dụng trong các hầm mỏ than có chứa bụi than và khí dễ cháy nổ (metan). Thiết bị này điều khiển nguồn điện cho thiết bị chiếu sáng và tín hiệu có điện áp định mức 127V, với điện áp đầu vào 50 Hz, 1140V hoặc 660V.

2. Các tính năng chính
Thiết bị này sử dụng vi máy tính hiệu năng cao làm lõi điều khiển, cho phép giám sát thời gian thực trạng thái hoạt động của hệ thống bảo vệ tích hợp. Thiết bị bảo vệ hoạt động trên hệ điều hành LINUX và sử dụng các chip ngoại vi đạt chuẩn quân sự. Thông qua thiết kế phần cứng dạng mô-đun và các thuật toán phần mềm độc đáo, nó thể hiện khả năng chống nhiễu mạnh mẽ, hoạt động đáng tin cậy và độ nhạy bảo vệ cao.
Thiết bị này có giao diện người dùng thân thiện với màn hình hiển thị tiếng Việt. Các chức năng bao gồm thao tác menu, xác thực bằng mật khẩu, các biện pháp bảo vệ chống thao tác sai, khả năng truy vấn và chỉnh sửa, và lưu trữ bộ nhớ lỗi. Thiết bị cung cấp nhiều chức năng giao tiếp khác nhau như RS-485, Ethernet, Bluetooth, Wi-Fi, ứng dụng thiết bị đầu cuối cầm tay (tùy chọn, yêu cầu tích hợp với hệ thống giám sát nguồn điện) và kết nối cảm ứng NFC (tùy chọn), cung cấp các tùy chọn kết nối mạng và giao tiếp linh hoạt.

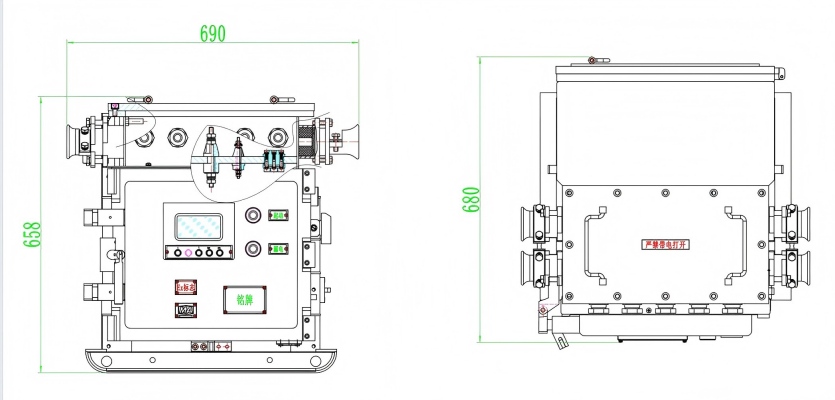

3. Đặc điểm cấu trúc
Ngăn chính của thiết bị bảo vệ tích hợp chiếu sáng và tín hiệu bao gồm hai khoang: khoang biến áp khô và khoang điều khiển.

4. Các thông số kỹ thuật chính
4.1 Máy biến áp chính

• Công suất định mức: 10 kVA
• Điện áp định mức: 1140, 660 / 127 (không tải 133) V
• Dòng điện định mức: 5,0 (8,7) / 43,4 A
• Mức tăng nhiệt độ cho phép: 75°C
• Cấp độ cách điện: E
