Hộp điều khiển điện chống cháy nổ và an toàn nội tại dùng trong khai thác mỏ

1. Giới thiệu

KXJ1-20/1140(660) Hộp điều khiển điện chống cháy nổ và an toàn nội tại dùng trong khai thác mỏ. Thiết bị này phù hợp với môi trường khắc nghiệt có nguy cơ cháy nổ khí và bụi than trong các hầm mỏ than, đóng vai trò là thiết bị điều khiển đa năng cho nhiều thiết bị được điều khiển khác nhau dưới lòng đất.

2. Thông số kỹ thuật chính

2.1 Nguồn điện

Điện áp đầu vào: AC 1140V / 660V, 75% Ue ~ 110% Ue.

Công suất đầu ra an toàn về bản chất:

DC 24.5V / 0.5A (3 kênh)

Điện áp DC 18.5V / 1A (1 kênh)

DC 12.5V / 1.3A (1 kênh)

Ngõ ra nguồn chuyển mạch: DC 24V / 4.5A (1 kênh).

Chu kỳ làm việc: Làm việc liên tục.

2.2 Giao diện truyền thông

Cổng Ethernet:

1) Số lượng: 2 cổng quang Gigabit, 8 cổng điện Gigabit.

2) Chế độ truyền dẫn: Truyền tín hiệu quang TCP/IP song công toàn phần.

3) Tốc độ truyền tải: 100 Mbps / 1000 Mbps tự động điều chỉnh.

4) Công suất quang truyền tải: -6 dBm ~ 0 dBm (bước sóng: 1310 nm).

Cổng giao tiếp RS485:

1) Số lượng: 2 kênh.

2) Chế độ truyền dẫn: RS485 Master-Slave.

3) Tốc độ truyền tải: 9600 bps, 19200 bps, v.v.

4) Điện áp hoạt động của tín hiệu (đỉnh-đỉnh): 2V ~ 9V.

5) Dòng điện hoạt động của tín hiệu (đỉnh): ≤ 75 mA.

2.3 Đầu vào/Đầu ra

Tín hiệu số:

1) 60 kênh tín hiệu đầu vào tiếp điểm thụ động (tiếp điểm khô).

2) 24 kênh tín hiệu đầu ra tiếp xúc thụ động (tiếp xúc khô).

Tín hiệu tương tự:

1) 8 kênh tín hiệu đầu vào tương tự.

2) 2 kênh tín hiệu đầu ra tương tự.

3) 8 kênh tín hiệu đầu vào từ cảm biến nhiệt độ PT100.

Các mô-đun bên trong của hộp điều khiển:

Hộp điều khiển bao gồm các mô-đun tích hợp sau:

Mô-đun CPU1511: 1 đơn vị.

Mô-đun CPU SR60: 1 đơn vị.

Mô-đun mở rộng DE16: 1 đơn vị.

Mô-đun mở rộng DE08: 1 đơn vị.

Mô-đun mở rộng AE08: 1 đơn vị.

Mô-đun mở rộng AQ02: 1 đơn vị.

Bo mạch tín hiệu CM01: 1 chiếc.

Mô-đun thu thập dữ liệu: 1 đơn vị.

3. Đặc điểm hình thức và cấu trúc

3.1 Loại chống cháy nổ
Loại dùng trong khai thác mỏ, chống cháy nổ và an toàn nội tại.

3.2 Đánh dấu chống cháy nổ
Ex d[ib]I Mb.

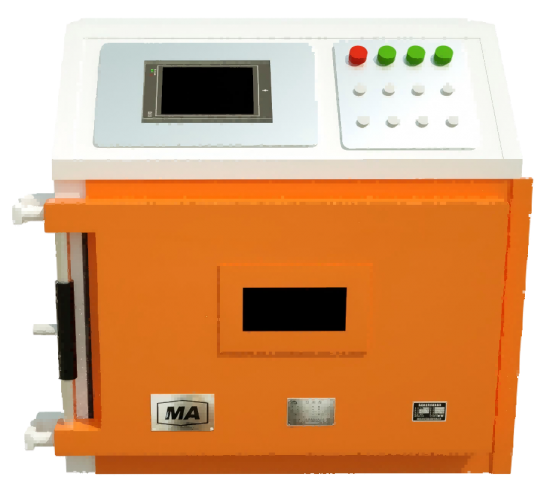

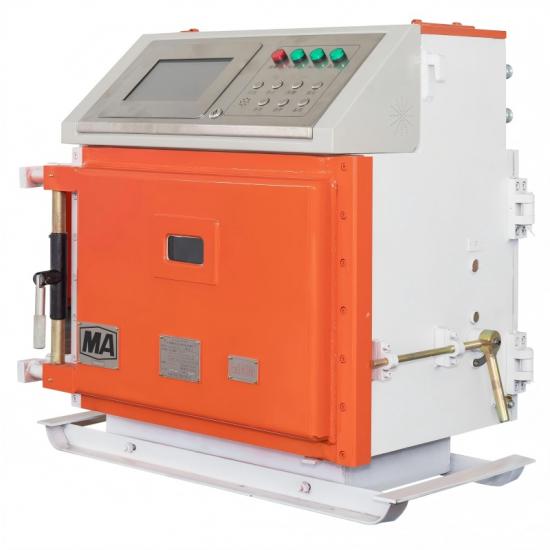

3.3 Hình thức và cấu trúc sản phẩm
Cấu trúc bên ngoài của hộp điều khiển được chia thành buồng vận hành an toàn nội tại, buồng chống cháy nổ, buồng đấu dây an toàn nội tại và các cổng vào cáp bên ngoài.

Kích cỡ: 874 x 865 x 635 (mm)

Cân nặng: ≤500 kg
