Thiết bị ghi và hiển thị video ổ cứng chống cháy nổ và an toàn nội tại dùng trong khai thác mỏ.

1. Giới thiệu

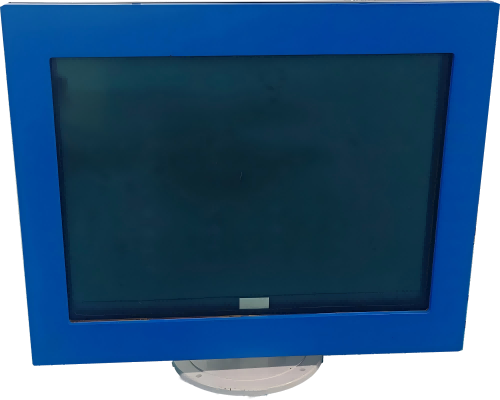

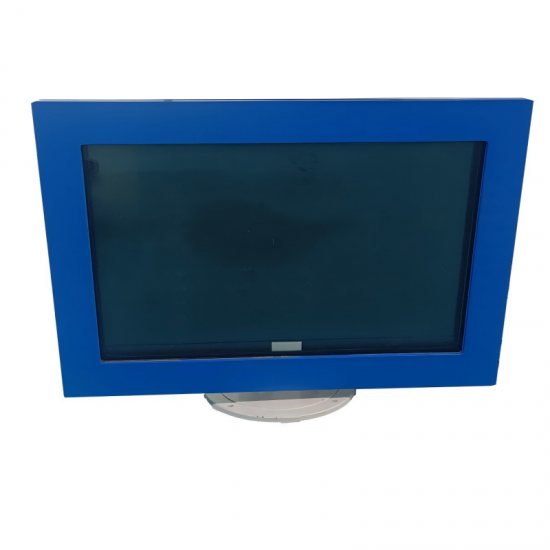

Thiết bị ghi/màn hình ổ cứng chống cháy nổ và an toàn nội tại XJ127YL dành cho ngành khai thác mỏ. Đây là thiết bị đầu cuối chống cháy nổ chuyên dụng được thiết kế cho hệ thống giám sát video hầm mỏ than, chịu trách nhiệm xử lý, lưu trữ và hiển thị video. Chủ yếu được triển khai trong các môi trường như khu vực vận chuyển giếng nghiêng, khu vực khai thác và phòng điều khiển dưới lòng đất, thiết bị này cung cấp các chức năng thiết yếu bao gồm ghi video, phân đoạn hiển thị đa màn hình và hỗ trợ khả năng truyền tín hiệu quang/điện Ethernet.

2. Các tính năng chính

Thiết bị ghi/màn hình video ổ cứng chống cháy nổ và an toàn nội tại XJ127YL dùng trong khai thác mỏ được trang bị màn hình LCD độ phân giải 1920×1080, cho hình ảnh rõ nét và chi tiết. Điều này hỗ trợ kỹ thuật trong việc xử lý các mối nguy tiềm ẩn và phân tích nguyên nhân tai nạn trong các hầm mỏ than. Thiết bị này thích hợp sử dụng trong môi trường dễ cháy nổ có chứa khí metan hoặc các khí dễ cháy khác, thường thấy trong các giếng mỏ than có nguy cơ cháy nổ cao.

3. Nguyên lý hoạt động và đặc điểm cấu trúc
Màn hình được cấp nguồn bằng bộ nguồn AC127V và tích hợp ổ cứng ghi video. Bộ ghi truyền các tín hiệu điện đã thu được qua cáp đến bộ phận hiển thị, sau đó bộ phận này sẽ tạo ra tín hiệu video tương ứng.

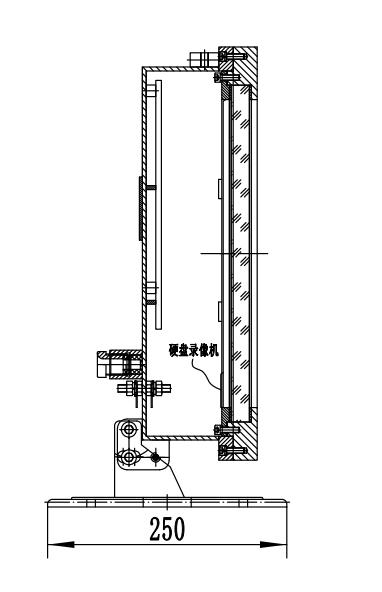

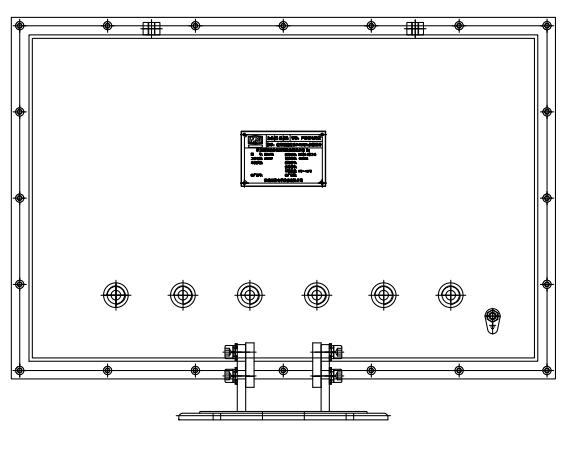

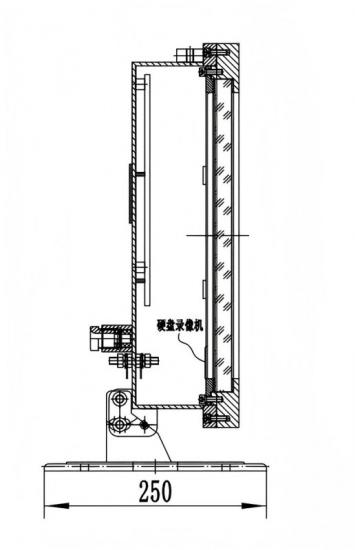

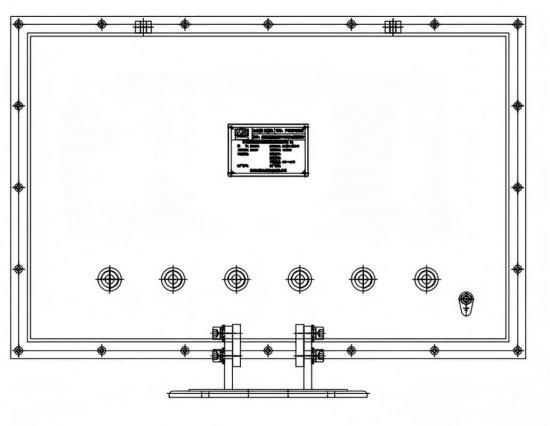

Về cấu trúc, thiết bị bao gồm một bo mạch điều khiển nguồn, một màn hình LCD, một đầu ghi video ổ cứng với các ổ lưu trữ, một vỏ chống cháy nổ và một đế gắn. Màn hình LCD được đặt chắc chắn bên trong vỏ chống cháy nổ và được quan sát qua một cửa sổ kính cường lực.

4. Hiệu suất điện

4.1 Nguồn điện đầu vào
Điện áp hoạt động: AC127V
Công suất biểu kiến đầu vào: ≤200VA

4.2 Thông số hiển thị

• Kích thước màn hình: 24 inch
• Độ phân giải ngang: ≥500 TVL
• Độ phân giải: 1920 x 1080
• Tỷ lệ khung hình: 16:9
• Độ phân giải ngang khi phát lại: ≥300 TVL

• Số lượng giao diện: 7 kênh
• Phương thức truyền tải: TCP/IP
• Tốc độ truyền tải: Tự động đàm phán 10/100/1000 Mbps
• Khoảng cách truyền tín hiệu tối đa: 50m

• Số lượng giao diện: 6 kênh
• Phương thức truyền dẫn: TCP/IP (Bước sóng: 1310nm)
• Tốc độ truyền tải: 1000 Mbps
• Công suất quang truyền tải: -15 dBm đến 0 dBm
• Độ nhạy thu: < -25 dBm
• Khoảng cách truyền tín hiệu tối đa: 20 km

4.5 Dung lượng lưu trữ danh nghĩa: 8TB (Ổ cứng cơ học)

4.6 Số lượng đầu vào camera được hỗ trợ: 16 kênh.

• Hỗ trợ truyền thông tín hiệu quang Ethernet và tín hiệu điện Ethernet.
• Có khả năng ghi và lưu trữ video theo thời gian thực.
• Ứng dụng có các tính năng điều khiển phát lại bao gồm tìm kiếm trên dòng thời gian, tua nhanh/tua chậm, phát/tạm dừng và xem lại video.
• Sử dụng màn hình LCD màu có khả năng hiển thị hình ảnh đơn sắc/màu. Hỗ trợ chuyển đổi bố cục video linh hoạt, cho phép hiển thị một kênh hoặc hiển thị đa màn hình đồng thời ở cấu hình chia màn hình 4, 9 hoặc 16.

5. Cân nặng: ≤ 62kg

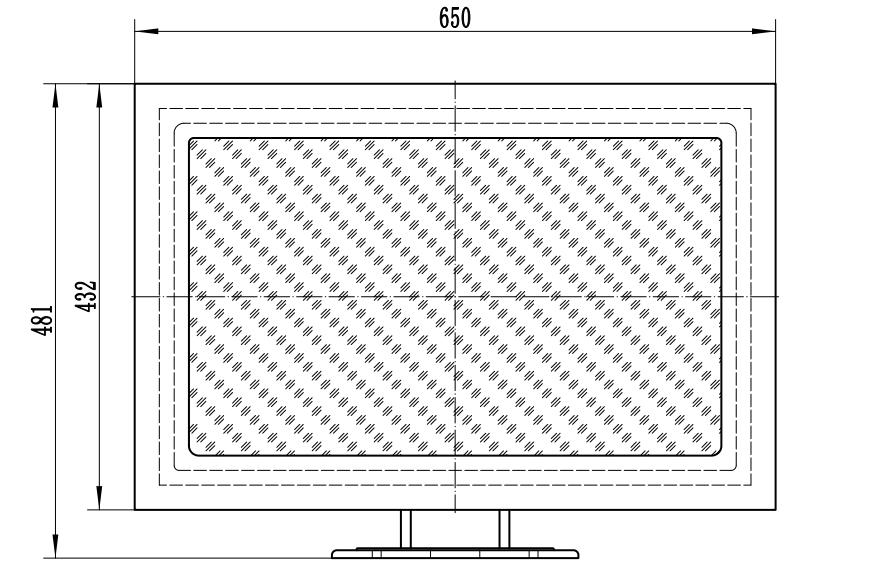

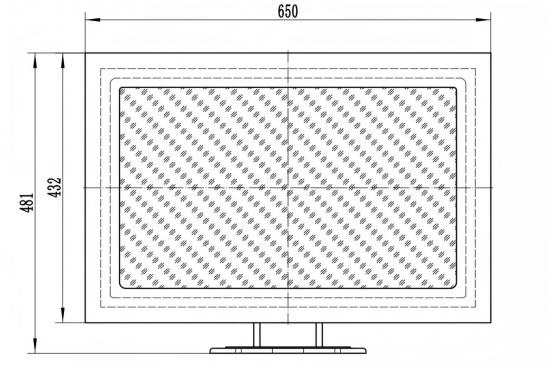

6. Kích thước: 650x250x481 (mm)
