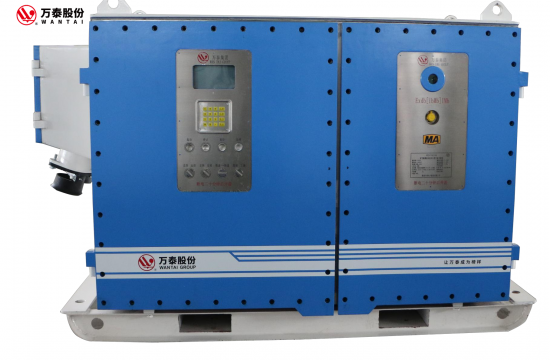

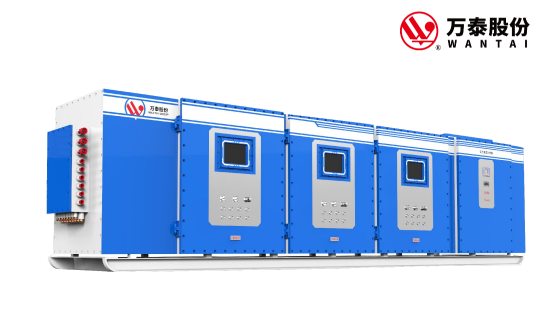

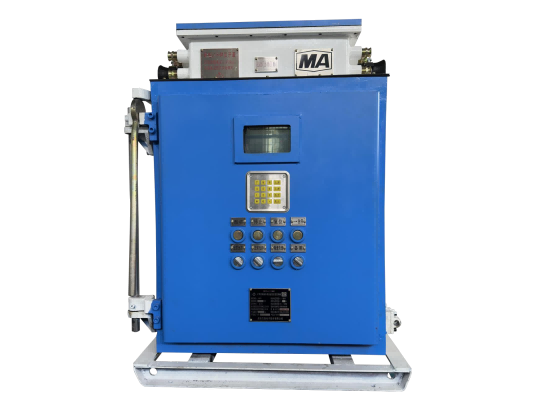

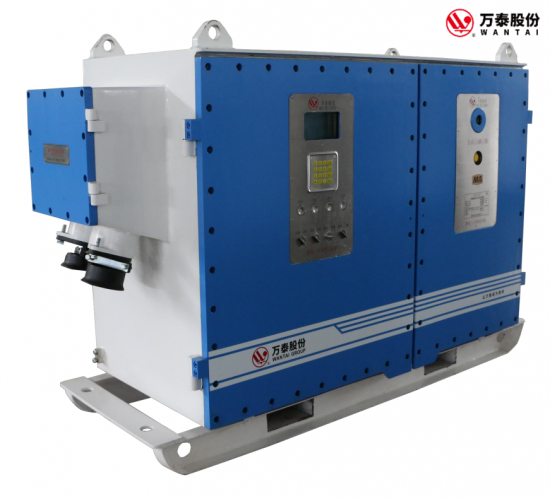

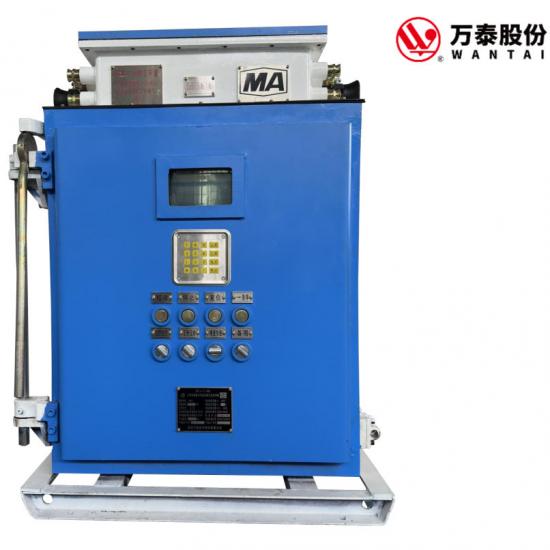

Bộ chuyển đổi tần số chống cháy nổ có chức năng chuyển đổi điện áp (Điện áp cao)

Tên sản phẩm

Bộ điều khiển tốc độ biến tần kép và nguồn điện kép chống cháy và an toàn nội tại cho máy thở

Điện áp đầu vào định mức (V)

6000V, 10000V; 50Hz

Biến động điện áp: ±15% Biến động tần số: ±2,5%

Đặc tính đầu ra định mức

Ba pha AC0~3300V, 0~6000V, 0~10000V, 0,5 ～ 50Hz

Khả năng quá tải

150% dòng điện định mức trong 60 giây; 200% dòng điện định mức trong 3 giây

Kiểm soát động cơ

Động cơ không đồng bộ, động cơ đồng bộ nam châm vĩnh cửu, Trống điện đồng bộ nam châm vĩnh cửu

Điều chế

Điều chế PWM vectơ không gian SVPWM

C phương pháp kiểm soát

Kiểm soát vectơ, Kiểm soát VF

Tôi kiểm soát không

Bù trượt

Phạm vi bù trượt tự động: 0~150%, Độ chính xác ổn định tốc độ vòng hở 0,5%, Độ chính xác ổn định tốc độ vòng kín 0,02%

C tần số arrier

Tự điều chỉnh dựa trên nhiệt độ bên trong, phạm vi điều chỉnh thủ công 0,7~16kHz

Tăng tốc và

đường cong giảm tốc

Hai loại đường cong: đường thẳng và đường cong chữ S tùy ý; bảy lần tăng tốc (tốc độ nhiều bước)

Trưng bày

Hiển thị hoạt động hiển thị

Tần số định mức, tần số đầu ra, điện áp, hiện hành, quyền lực, tốc độ động cơ, tốc độ tải, vân vân.

Hiển thị trạng thái lỗi

Quá áp, điện áp thấp, quá dòng, quá tải, quá nóng, mất pha, ngắn mạch, quầy hàng, Sự rò rỉ, vân vân.

phanh

Phương pháp phanh

Phản hồi phanh, DC phanh

B mô men xoắn

150% (lên đến 220%)

Hoạt động điều khiển chính

Mô men khởi động

Hơn hơn 150%, mô-men xoắn tốc độ bằng không có thể điều chỉnh từ 0 đến 100%

Phạm vi kiểm soát tốc độ

Vòng lặp mở1:100, vòng kín 1:1000 (tốc độ định mức tương đối)

P kiểm soát quá trình

Bộ điều chỉnh PID tích hợp có thể tạo thành hệ thống điều khiển vòng kín thông qua nhiều bộ truyền khác nhau

Tự động điều chỉnh điện áp

Khi điện áp lưới thay đổi, Nó có thể tự động và phù hợp thay đổi tần số cơ bản để bảo vệ khả năng tải của động cơ.

Cài đặt tần số

Cài đặt kỹ thuật số, cài đặt tương tự, cài đặt bảng điều khiển, thiết lập truyền thông nối tiếp, thiết lập cân bằng công suất

Lệnh chạy được đưa ra

Bảng điều khiển được cung cấp, thiết bị đầu cuối bên ngoài được cung cấp, giao tiếp nối tiếp được cung cấp

Đầu vào/đầu ra tương tự

0~10 V, 4~20 mA

Hoạt động

điều khiển

chức năng

D đầu vào số

12 đầu vào có thể lập trình để đạt được khả năng điều khiển xa/gần, quay tới/lùi, bắt đầu/dừng, và tốc độ cài đặt trước

Đầu ra tương tự

Tốc độ, trọng tải, tải lưỡng cực, và các biến PID đều có thể được kết nối với các thiết bị bên ngoài

Chuyển đổi loại đầu ra

10 đầu ra rơle (Tiếp điểm 250V/10A)

Chuyển đổi đầu ra

Đầu ra hoạt động, lỗi đầu ra, đầu ra trạng thái điều khiển từ xa

Chức năng giao tiếp

Modbus rtu, Modbus tcp

Bạn cây xô thơm

môi trường

Phạm vi ứng dụng

Những nơi nguy hiểm có khí gas, bụi than và khí nổ

Độ cao

Độ cao không thấp hơn 1500m và không cao hơn 2000m (trên độ cao này, cần phải giảm công suất)

MỘT nhiệt độ môi trường xung quanh

-20℃~40℃

Độ ẩm tương đối

Độ ẩm 5%~95% (không ngưng tụ)

Chức năng bảo vệ

Quá áp, điện áp thấp, quá dòng, quá tải, quá nóng, mất pha, ngắn mạch, quầy hàng, Sự rò rỉ, vân vân.

Biển báo chống cháy nổ

Exdb[ib Mb]l Mb

C phương pháp ooling

Làm mát bằng nước tuần hoàn (hoặc làm mát bằng nguồn nước bên ngoài)
