Nguồn điện kép Dòng quạt chuyển đổi tần số kép

Tên sản phẩm

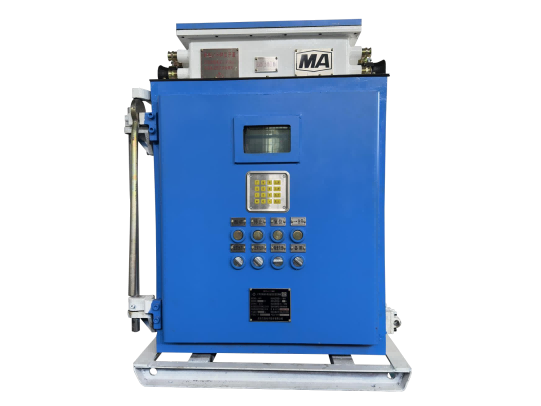

Bộ điều khiển tốc độ biến tần kép và nguồn điện kép chống cháy và an toàn nội tại cho máy thở

Điện áp đầu vào định mức (V)

660V 、 1140V;50Hz

Biến động điện áp: ±15% Biến động tần số: ±2,5%

Đặc tính đầu ra định mức

Ba pha AC0~660V,0~1140V,0.5~50Hz

Khả năng quá tải

Dòng điện định mức 150% trong 60 giây; dòng điện định mức 200% trong 3 giây

Hình thức điều khiển động cơ

Động cơ không đồng bộ, động cơ đồng bộ nam châm vĩnh cửu, trống điện đồng bộ nam châm vĩnh cửu

Phạm vi cài đặt tần số

0~50Hz (mặc định là 30)

Phương pháp kiểm soát

Điều chế

Điều chế PWM vectơ không gian SVPWM

Dải tần số đầu ra

Giá trị cài đặt thủ công 0~50Hz, giá trị cài đặt giao tiếp 0~50Hz, giá trị cài đặt tương tự 0,5~50Hz

Phương pháp điều khiển động cơ

Kiểm soát vector, kiểm soát VF

0,1Hz (tương tự), 0,01 (giao tiếp)

Chế độ tăng tốc

Gia tốc đường cong chữ S

Thăm dò

Loại đầu dò

Loại an toàn nội tại, tín hiệu tần số đầu ra, dải tần số 200-1000Hz,

Tương ứng với nồng độ khí 0-4,5%, biên độ điện áp đầu ra là 5V.

Vị trí thăm dò

Vị trí khu vực làm việc TI, vị trí kênh tập trung T2 và vị trí kênh xả T3.

Hoạt động

điều khiển

cách thức

Mẫu thông gió

Khi vị trí TI không vượt quá tiêu chuẩn, quạt sẽ tự động thông gió theo nồng độ khí tại vị trí T3.

Khi nồng độ T3 tăng, tần số đầu ra giảm (thấp đến mức tần số được thiết lập thủ công),

Khi nồng độ T3 giảm, tần số đầu ra tăng lên, lên tới 50Hz.

Khí chế độ xả

Khi vị trí T3 không vượt quá tiêu chuẩn, quạt sẽ tự động xả khí theo nồng độ khí tại vị trí T1.

Khi nồng độ T1 tăng, tần số đầu ra tăng (thấp

là điểm tần số được thiết lập thủ công),

Khi nồng độ TI giảm, tần số đầu ra giảm (lên tới 50Hz).

Chế độ thủ công

Bộ biến tần chạy ở giá trị cài đặt tần số thủ công và không bị ảnh hưởng bởi dữ liệu phát hiện đầu dò khí.

Bảo vệ đầu dò

Khi phát hiện đầu dò khí bị lỗi, nó sẽ báo động và tự động thay thế vị trí T3 thành vị trí T2.

Nếu phát hiện hai lỗi đầu dò, một lỗi đầu dò sẽ được báo cáo.

Trưng bày

Tình trạng hoạt động

Chế độ hoạt động hiện tại, nồng độ phát hiện của đầu dò, tần số hoạt động hiện tại.

Hiển thị lỗi

Lỗi đầu dò khí, lỗi hoạt động của bộ biến tần; bảo vệ quá áp, quá dòng, mất pha đầu ra.

Chuyển đổi chủ động/chờ

Khi sử dụng nguồn điện kép, một nhóm sẽ là máy chính và nhóm còn lại sẽ tự động là máy dự phòng.

Khi một trong các biến tần nhấn nút khởi động, nó sẽ tự động trở thành máy chủ. Khi biến tần này dừng hoặc hỏng, biến tần kia sẽ tự động khởi động từ 0. Khi toàn bộ máy cần dừng, các nút dừng của

máy chính và máy dự phòng cần phải được nhấn cùng lúc.
