Nguồn điện DC ổn định, được bọc kín và an toàn nội tại, dùng trong khai thác mỏ.

1. Giới thiệu

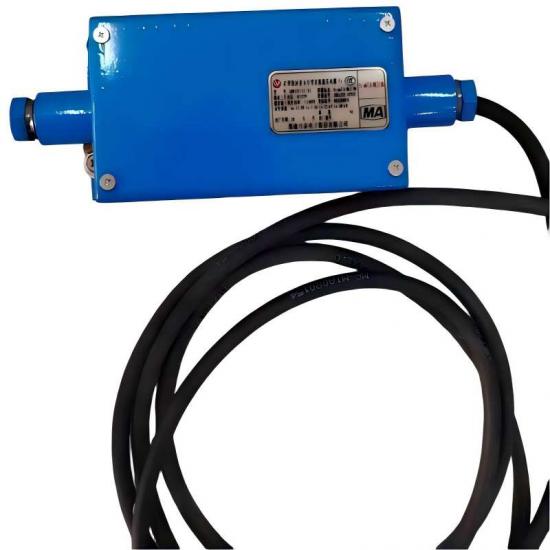

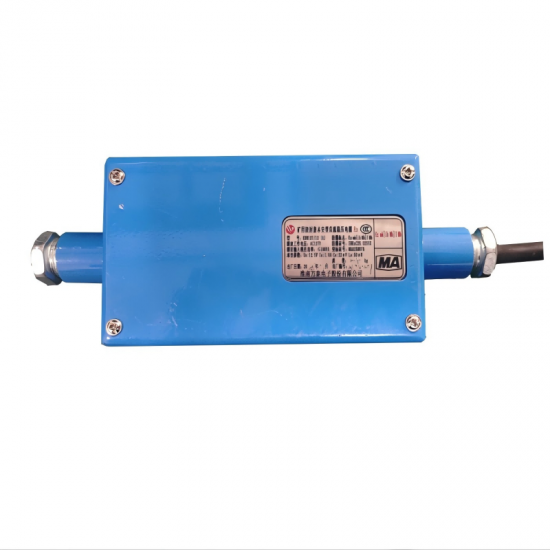

Bộ nguồn DC điều chỉnh an toàn nội tại và được bao bọc KDW127/12(A) dùng trong khai thác mỏ (sau đây gọi là Hộp nguồn) được thiết kế để sử dụng trong môi trường chứa khí dễ cháy nổ trong các hầm mỏ than. Nó phù hợp để cung cấp điện cho nhiều loại thiết bị khai thác mỏ an toàn nội tại.

Trọng lượng: ≤3 kg

Kích thước: 262x90x65 (mm)

2. Nguyên lý và chức năng
Thiết bị này nhận đầu vào AC 127V và đầu ra DC 12V. Nó được trang bị chức năng giới hạn dòng điện và bảo vệ ngắn mạch, và có thể tự động phục hồi sau khi khắc phục sự cố.

3. Thông số kỹ thuật chính
3.1 Thông số nguồn điện xoay chiều
Nguồn điện xoay chiều: 127 VAC

3.2 Các thông số đầu ra an toàn nội tại
Uo: DC 12,5 V Io: 1,8 A Co: 22 µF Lo: 50 µH

3.3 Đặc tính của nguồn điện
Điện áp hoạt động định mức: AC 127 V (phạm vi 75% – 110%)
Công suất đầu vào định mức: ≤ 100 VA

• Điện áp đầu ra định mức: DC 12 V
• Dòng điện đầu ra định mức: 1,7 A
• Điện áp đầu ra tối đa: ≤ 12,5 V
• Giá trị ngắt mạch bảo vệ quá dòng: ≤ 1,8 A
• Dòng điện ngắn mạch: < 100 mA
• Sai lệch điện áp đầu ra: < 5%
• Điều chỉnh tải: < 5%
• Điều chỉnh đường dây: < 5%
• Biên độ dao động và nhiễu đỉnh-đỉnh: ≤ 250 mV
