nhãn hiệu:
WANTAImục KHÔNG .:
Low-voltage Seriesđặt hàng (moq):
1sự chi trả:
T/Tnguồn gốc sản phẩm:
Chinamàu sắc:
Bluecảng giao dịch:
Shanghaithời gian dẫn đầu：
90 Daystrọng lượng：
0.5T-3.0T1. Giới thiệu sản phẩm

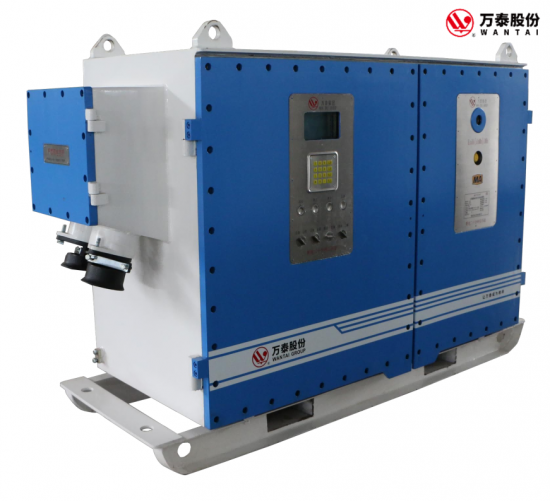

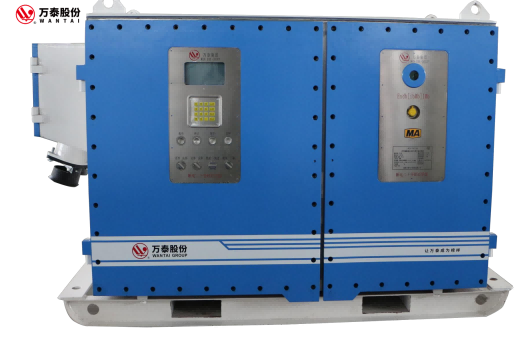

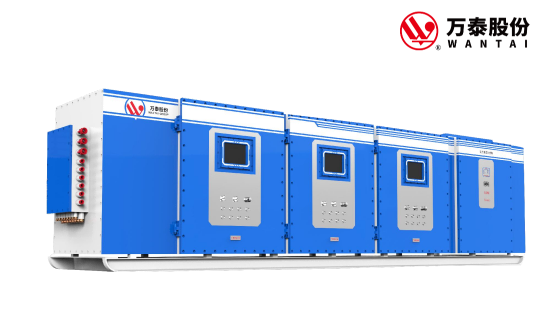

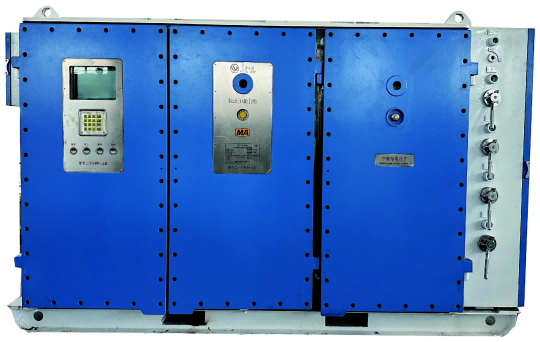

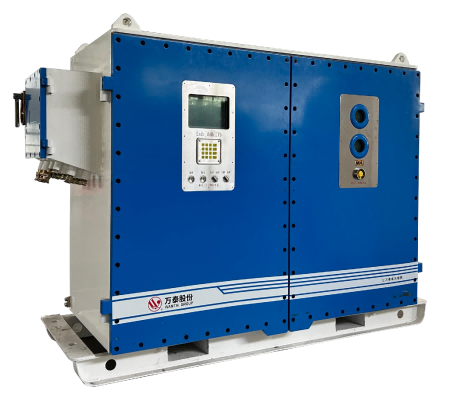

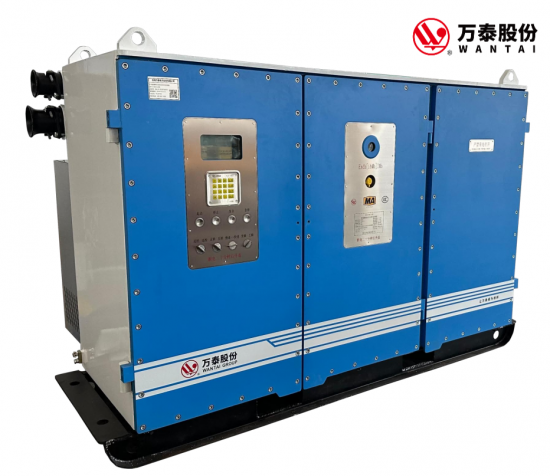

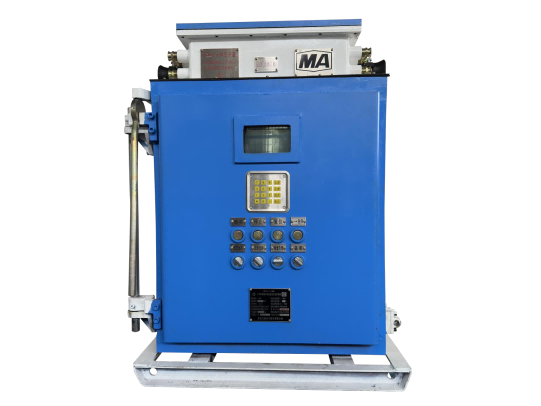

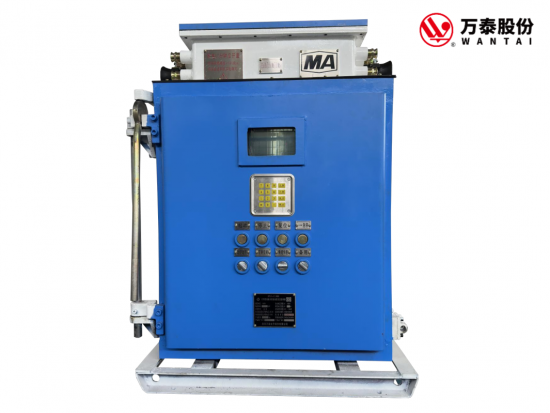

Bộ biến tần AC chống cháy nổ và an toàn nội tại 1140V hoặc 660V khai thác chủ yếu được sử dụng trong các mỏ than có môi trường nguy hiểm dễ cháy nổ như bụi than và khí đốt. Là bộ điều chỉnh tốc độ chuyển đổi tần số cho động cơ AC, phù hợp với động cơ không đồng bộ và động cơ đồng bộ nam châm vĩnh cửu. Có chức năng khởi động và quay. Có đặc điểm là mô-men xoắn lớn, độ chính xác điều chỉnh tốc độ cao, khoảng cách cung cấp điện dài, tiết kiệm năng lượng và hiệu suất cao, an toàn và tin cậy.
Bộ biến tần của dòng sản phẩm 1140V này sử dụng cấu trúc ba cấp loại NPC, có ưu điểm là công suất đầu ra lớn, điện áp đầu ra cao, ít xung và đột biến điện áp, hàm lượng sóng hài của dòng điện đầu ra thấp.
Nó có thể được sử dụng rộng rãi trong các tời ngầm trong mỏ than, băng tải, băng tải cào, máy nghiền, máy chuyển, thang máy, máy bơm nước, máy bơm nhũ tương, máy nạp than và các thiết bị khác.
2.
Đặc trưng
● Sử dụng điều khiển điều chế PWM vectơ không gian SVPWM tiên tiến, mô-men xoắn đầu ra lớn, có thể đạt 150% mô-men xoắn định mức ở tần số 0,5Hz và mô-men xoắn đầu ra cực đại có thể đạt 220%.
● Bộ biến tần sử dụng cấu trúc biến tần ba cấp, với sóng hài đầu vào và đầu ra nhỏ, đáp ứng các yêu cầu của tiêu chuẩn EMC; bộ lọc đầu ra tích hợp giúp giảm ứng suất cách điện của động cơ và cáp đầu ra có thể dài tới 3000 mét.
● Chức năng chống quá dòng và quá áp tuyệt vời để tránh hỏng hóc thường xuyên và đáp ứng yêu cầu của điều kiện làm việc phức tạp.
● Hệ thống giám sát cách điện tích hợp có thể giám sát tình trạng cách điện giữa biến tần và động cơ theo thời gian thực để đạt được hiệu quả bảo vệ rò rỉ.
● Chức năng cân bằng công suất thích ứng có thể cung cấp khả năng kiểm soát phân phối tải chính xác và sự mất cân bằng công suất nhỏ hơn 2%.
● Bộ điều chỉnh PID tích hợp có thể kết hợp nhiều cảm biến khác nhau để tạo thành điều khiển vòng kín
● Giao diện hiển thị tiếng Trung đầy đủ, thao tác bàn phím ma trận, thiết kế an toàn nội tại, an toàn và đáng tin cậy
● Cổng Ethernet an toàn bên ngoài để hỗ trợ gỡ lỗi chương trình và truyền dữ liệu
● Đáp ứng các yêu cầu về truyền thông của mỏ thông minh và có giao diện truyền thông tiêu chuẩn
★ Thu thập dữ liệu đa thông số: Thiết bị có khả năng thu thập thời gian thực hơn 80 thông số điện như điện áp, dòng điện, công suất và dữ liệu sóng hài; nó hợp tác với nền tảng dữ liệu lớn công nghiệp để tự động tạo ra các đường cong xu hướng lịch sử như dòng điện, điện áp và công suất của thiết bị tải; theo các khu vực khác nhau, Phân tích so sánh mức tiêu thụ năng lượng trong các giai đoạn khác nhau để đạt được mục tiêu quản lý mức tiêu thụ năng lượng chính xác
★ Bảo trì dự đoán thiết bị: Dựa trên việc phân tích các thông số điện khác nhau của thiết bị tải, nền tảng dữ liệu lớn công nghiệp được sử dụng để xây dựng mô hình dự đoán sự cố thiết bị và phân tích trạng thái hoạt động của thiết bị cũng như mức độ ưu tiên bảo trì thiết bị một cách kịp thời để hiện thực hóa chức năng bảo trì dự đoán của thiết bị tải.
★ Hỗ trợ nhiều giao diện truyền thông: giao diện 485, giao diện Ethernet, wifi, 5G, 4G và các giao diện truyền thông khác; hỗ trợ Modbus, MQTT, HTTP, IEC-60870 và các giao thức truyền thông khác.
3. Thông số kỹ thuật
|
Sản phẩm tên |
Chống cháy Và về bản chất an toàn hai quyền lực cung cấp Và hai Tính thường xuyên bộ chuyển đổi tốc độ kiểm soát oller vì máy thở |
|
|
Đã xếp hạng đầu vào điện áp (V) |
AC660V, AC1140V; 50Hz |
|
|
Biến động điện áp: ±15% Biến động tần số: ±2,5% |
||
|
Ký tự đầu ra định mức chủ nghĩa duy vật |
Ba pha AC0~660V,AC0~1140V,0.5~50Hz(tần số lên đến 400Hz) |
|
|
Khả năng quá tải |
150% dòng điện định mức cho 60s;200% đánh giá hiện hành vì 3 giây |
|
|
Kiểm soát hình dạng động cơ |
Động cơ không đồng bộ, động cơ đồng bộ nam châm vĩnh cửu, perman khoa học nam châm đồng bộ điện cái trống |
|
|
Kiểm soát hình dạng động cơ |
Động cơ không đồng bộ, động cơ đồng bộ nam châm vĩnh cửu, perman khoa học nam châm đồng bộ điện cái trống |
|
|
|
Điều chế |
vectơ không gian SVPWM PWM điều chế |
|
C phương pháp kiểm soát |
Kiểm soát vectơ, VÍ DỤ điều khiển |
|
|
Tôi không có điều khiển |
Độ chính xác tần số |
Cài đặt kỹ thuật số: tối đa fr sự cân bằng ×±0.1%;cài đặt tương tự:tối đa Tính thường xuyên ×±0,5% |
|
F giải quyết tính tuần tự |
Cài đặt kỹ thuật số: 0,01Hz; Cài đặt tương tự: Tần số tối đa × ± 0,1% |
|
|
Bù trượt |
Phạm vi bù trượt tự động: 0~150%, tốc độ vòng hở sự ổn định độ chính xác 0,5%, tốc độ vòng kín sự ổn định sự chính xác 0,02% |
|
|
C hàng rào Tính thường xuyên |
Tự điều chỉnh dựa trên nhiệt độ bên trong, điều chỉnh thủ công bàn phạm vi 0,7~16kHz |
|
|
Gia tốc Và ngày sự giảm tốc đường cong |
Hai các loại đường cong: đường thẳng và tùy ý Đường cong chữ S; bảy sự tăng tốc N lần (nhiều bước tốc độ) |
|
|
|
Trưng bày hoạt động trưng bày |
Tần số định mức, tần số đầu ra, điện áp, dòng điện, công suất, tốc độ động cơ, trọng tải tỷ lệ, v.v. |
|
Hiển thị trạng thái lỗi |
Quá áp, điện áp thấp, quá dòng, quá tải, quá nóng, mất pha, ngắn mạch, quầy hàng, Sự rò rỉ, vân vân. |
|
|
Trình diễn |
Phương pháp phanh |
Phản hồi phanh, DC br đang uống |
|
phanh mô men xoắn |
150%(lên ĐẾN 220%) |
|
|
Phanh |
Bắt đầu mô men xoắn |
Hơn 150%,không tốc độ mô men xoắn là có thể điều chỉnh từ Oto 100% |
|
Kiểm soát tốc độ phạm vi |
Mở loop1:100, đóng vòng lặp 1:1000(tương đối e được đánh giá tốc độ) |
|
|
quá trình điều khiển |
Bộ điều chỉnh PID tích hợp có thể tạo thành một vòng kín điều khiển hệ thống thông qua vari có nhiều máy phát |
|
|
Điện áp tự động điều chỉnh |
Khi điện áp lưới thay đổi, nó có thể tự động Và một cách thích hợp thay đổi tần số cơ bản ĐẾN bảo vệ cái động cơ trọng tải ca nhịp độ. |
|
|
Tính thường xuyên cài đặt |
Di thiết lập gital, cài đặt tương tự, cài đặt bảng điều khiển, truyền thông nối tiếp N cài đặt, thiết lập cân bằng công suất |
|
|
Chạy lệnh được cho |
C bảng điều khiển được đưa ra, thuật ngữ bên ngoài cuối cùng đã cho, truyền thông nối tiếp đưa cho N |
|
|
Tương tự đầu vào/đầu ra |
0~10V,4 ～ 20mA |
|
|
Chủ yếu điều khiển hoạt động |
D số hóa đầu vào |
10 đầu vào có thể lập trình để đạt được khoảng cách xa/gần điều khiển, quay tới/lùi, bắt đầu/dừng và cài đặt trước tốc độ |
|
Đầu ra tương tự |
Tốc độ, tải, tải lưỡng cực và các biến PID có thể tất cả đều là hình nón đã được chọn ĐẾN bên ngoài dụng cụ |
|
|
Chuyển đổi đầu ra kiểu |
5 tiếp sức đầu ra (250V/10A liên hệ ts) |
|
|
Chuyển đổi đầu ra |
Đầu ra hoạt động, đầu ra lỗi, từ xa điều khiển trạng thái đầu ra |
|
|
Giao tiếp chức năng |
Modbus-rtu, Modbus-tcp |
|
|
Cách sử dụng môi trường |
Ứng dụng phạm vi |
Những nơi nguy hiểm có khí gas, COA l bụi và chất nổ khí |
|
Độ cao |
Độ cao không phải là ít hơn-1500m Và không hơn hơn 20 00 phút (qua cái này độ cao, giảm giá là yêu cầu biên tập) |
|
|
MỘT nhiệt độ môi trường xung quanh |
-20℃~40℃ |
|
|
Độ ẩm tương đối |
5%~95%RH(không sự ngưng tụ) |
|
|
Chức năng bảo vệ |
Quá áp, điện áp thấp e, quá dòng, quá tải, quá nóng, mất pha, ngắn mạch, quầy hàng, Sự rò rỉ, vân vân. |
|
|
Biển báo chống cháy nổ |
Exdb[ib Mb]l Mb |
|
|
C phương pháp ooling |
Làm mát bằng nước tuần hoàn (hoặc bên ngoài nước al cung cấp làm mát) |
|
4. Kích cỡ
|
Quyền lực |
Kích thước (D*R*C)(mm) |
Trọng lượng (T) |
|
22 ～ 45kW (Hai Tứ giác (nt) |
900×800×1150 |
0,5 |
|
90~400kW(Hai Các góc phần tư) |
1682×1072×1305 |
1,5 |
|
90~400kW(Bốn Các góc phần tư) |
1950×1175×1305 |
1.9 |
|
315~500kW(Hai Các góc phần tư) |
1855×1175×1315 |
1.8 |
|
315~500kW(Bốn Ouadrante |
1855×1175×1315 |
2.2 |
|
500~710kW(Bốn Các góc phần tư) |
1990×1225×1300 |
2.0 |
|
500~710kW(Bốn Các góc phần tư) |
2250×1240×1480 |
2,5 |
|
800~1120kW(Bốn góc phần tư) |
2462×1181×1444 |
2,5 |
|
800~1120kW(Bốn Các góc phần tư) |
2462×1181×1444 |
3.0 |
