nhãn hiệu:
WANTAImục KHÔNG .:
High-voltage Seriessự chi trả:
T/Tnguồn gốc sản phẩm:
Chinamàu sắc:
Blue&Whitecảng giao dịch:
Shanghaithời gian dẫn đầu：
90 Days1. Giới thiệu sản phẩm

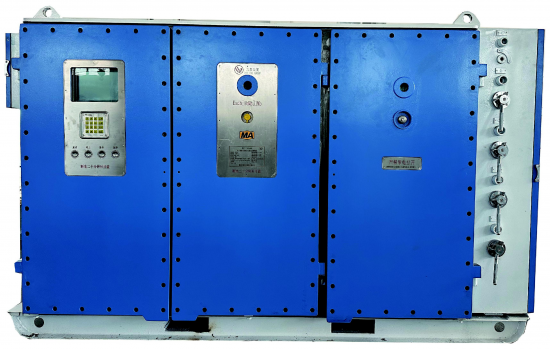

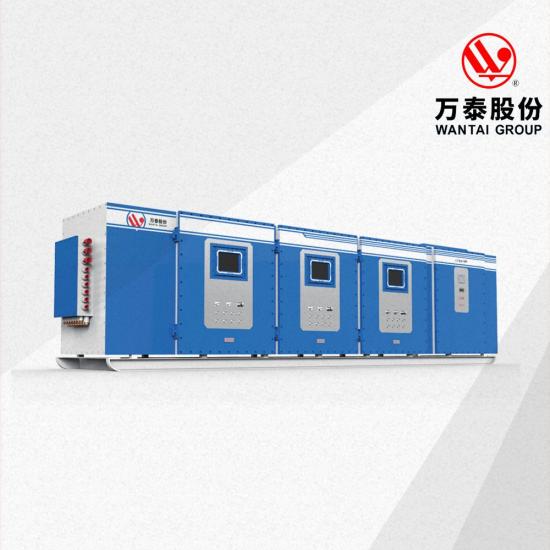

Bộ biến tần điện áp cao chống cháy nổ và an toàn nội tại 3300V dùng cho khai thác chủ yếu được sử dụng trong các mỏ than có môi trường nguy hiểm dễ cháy nổ như bụi than và khí đốt. Là linh hồn biến tần của động cơ AC, chúng phù hợp với động cơ không đồng bộ và động cơ đồng bộ nam châm vĩnh cửu. Chúng có đặc điểm là mô-men xoắn khởi động lớn, độ chính xác điều chỉnh tốc độ cao, khoảng cách cung cấp điện dài, tiết kiệm năng lượng và hiệu suất cao, an toàn và tin cậy.
Bộ chỉnh lưu của loạt sản phẩm này áp dụng chỉnh lưu 12 xung để giảm hiệu quả nhiễu sóng hài của bộ biến tần ở phía lưới. Phía bus áp dụng các thành phần tiết kiệm năng lượng kiểu tụ điện và sử dụng điện trở cân bằng để cân bằng giá trị điện áp ở cả hai đầu của tụ điện lưu trữ năng lượng. Điện áp ở phía trên và phía dưới của bộ DC được cân bằng, độ lệch điểm trung tính nhỏ và quá trình sạc và xả ổn định. Bộ biến tần áp dụng cấu trúc cấu trúc ba cấp NPC, có ưu điểm là công suất đầu ra lớn, điện áp đầu ra cao, ít xung đột biến điện áp và hàm lượng sóng hài đầu ra dòng điện thấp.
Sản phẩm này phù hợp để khởi động tải nặng và điều chỉnh tốc độ toàn dải của băng tải gạt, máy chuyển, máy nghiền và các thiết bị khác có điện áp định mức 3300V và có thể được sử dụng cho băng tải, trạm bơm nhũ tương, máy đồng bộ nam châm vĩnh cửu và các trường hợp khác yêu cầu điều chỉnh tốc độ chuyển đổi tần số.
|
Tên sản phẩm |
Bộ điều khiển tốc độ biến tần kép và nguồn điện kép chống cháy và an toàn nội tại cho máy thở |
|
|
Đã xếp hạng đầu vào điện áp (V) |
AC(2×1750V) 、 AC2×(2×1750V) 、 AC3×(2×1750V);5 0Hz |
|
|
Biến động điện áp: ±15% Biến động tần số: ±2,5% |
||
|
Ký tự đầu ra định mức chủ nghĩa duy vật |
Ba pha AC0~3300V,0.5~50Hz(tần số lên ĐẾN 400Hz) |
|
|
Khả năng quá tải |
150% dòng điện định mức cho 60s;200% đánh giá hiện hành vì 3 giây |
|
|
Kiểm soát hình dạng động cơ |
Động cơ không đồng bộ, động cơ đồng bộ nam châm vĩnh cửu, perman khoa học nam châm đồng bộ điện cái trống |
|
|
|
Điều chế |
vectơ không gian SVPWM PWM điều chế |
|
phương pháp kiểm soát |
Kiểm soát vectơ,VF điều khiển |
|
|
chủ yếu điều khiển |
Độ chính xác tần số |
Cài đặt kỹ thuật số: tần số tối đa × ± 0,1%; cài đặt tương tự: ma tối đa tần số×±0.5% |
|
độ phân giải tần số |
Cài đặt kỹ thuật số: 0,01Hz; Cài đặt tương tự: Tần số tối đa × ± 0,1% |
|
|
Bù trượt |
Phạm vi bù trượt tự động: 0~150%, vòng hở tốc độ sự ổn định độ chính xác 0,5%, tốc độ vòng kín s tính ổn định sự chính xác 0,02% |
|
|
tần số sóng mang |
Tự điều chỉnh dựa trên nhiệt độ bên trong, thủ công phạm vi có thể điều chỉnh 0,7~16kHz |
|
|
Gia tốc Và đường cong giảm tốc |
Hai loại đường cong: đường thẳng Và tùy ý Đường cong chữ S; bảy sự gia tốc lần (nhiều bước tốc độ) |
|
|
Trưng bày |
Hiển thị hoạt động trưng bày |
Đã xếp hạng tần số, đầu ra tần số ncy,điện áp,dòng điện,công suất,động cơ tốc độ, trọng tải tỷ lệ, v.v. |
|
Lỗi hiển thị trạng thái |
Quá áp, dưới áp, quá dòng, quá tải ,quá nhiệt.giai đoạn sự mất mát, ngắn mạch, dừng, rò rỉ, v.v. |
|
|
phanh |
Phương pháp phanh |
Phanh phản hồi, DC br đang uống |
|
phanh mô men xoắn |
150%(lên ĐẾN 220%) |
|
|
Bộ điều khiển chính hoạt động |
Bắt đầu mô men xoắn |
Nhiều hơn 150%, không có spe biên tập mô men xoắn có thể điều chỉnh được từ Ồ ĐẾN 100% |
|
Kiểm soát tốc độ phạm vi |
Vòng lặp mở 1:100, đóng vòng lặp 1:1000(tương đối được đánh giá tốc độ) |
|
|
quá trình điều khiển |
Bộ điều chỉnh PID tích hợp có thể tạo thành một vòng kín điều khiển hệ thống bởi vì nhiều máy phát |
|
|
Điện áp tự động điều chỉnh |
Khi điện áp lưới thay đổi, nó có thể tự động tự nhiên Và một cách thích hợp thay đổi cơ bản Tính thường xuyên ĐẾN bảo vệ cái động cơ trọng tải dung lượng Cảm ơn. |
|
|
Tính thường xuyên cài đặt |
Cài đặt kỹ thuật số, cài đặt tương tự tting, thiết lập bảng điều khiển, serial giao tiếp thiết lập.cân bằng quyền lực thiết lập |
|
|
Chạy lệnh được cho |
Bảng điều khiển được cung cấp, thiết bị đầu cuối bên ngoài được cung cấp, giao tiếp nối tiếp N được cho |
|
|
Tương tự đầu vào/đầu ra |
0~10V,4~20mA |
|
|
Hoạt động điều khiển chức năng |
điện tử đầu vào |
10 đầu vào có thể lập trình để đạt được khoảng cách xa/gần điều khiển, quay tới/lùi, bắt đầu/dừng và cài đặt trước tốc độ |
|
Đầu ra tương tự |
Tốc độ, tải, tải lưỡng cực và các biến PID đều có thể được đã kết nối ĐẾN bên ngoài dụng cụ |
|
|
Chuyển đổi đầu ra kiểu |
10 tiếp sức đầu ra (250V/10A c liên lạc) |
|
|
Chuyển đổi đầu ra |
Đầu ra hoạt động, đầu ra lỗi, trạng thái điều khiển từ xa đầu ra |
|
|
Giao tiếp chức năng |
Modbus-rtu, Modbus-tcp, truyền thông CAN TRÊN |
|
|
Cách sử dụng môi trường |
Ứng dụng phạm vi |
Những nơi nguy hiểm có khí đốt, than đá bụi và chất nổ khí |
|
Độ cao |
Độ cao không phải là ít hơn hơn-1500m và không hơn hơn 2000m (trên r cái này độ cao,giảm tải là yêu cầu ngày) |
|
|
nhiệt độ môi trường xung quanh |
-20℃~40℃ |
|
|
Độ ẩm tương đối |
5%~95%RH(không sự ngưng tụ) |
|
|
Chức năng bảo vệ |
Quá áp, dưới áp, quá dòng, quá tải ,quá nhiệt,pha sự mất mát, ngắn mạch, dừng, rò rỉ, v.v. |
|
|
Biển báo chống cháy nổ |
Exdb[ib Mb]I Mb |
|
|
phương pháp làm mát |
Làm mát bằng nước tuần hoàn (hoặc bên ngoài w ăn cung cấp làm mát) |
|
|
Quyền lực |
Kích thước (D*R*C)(mm) |
Trọng lượng (T) |
|
630~1600kW |
3369×1100×1300 |
4.6 |
|
1800~2200kW |
3438×1214×1256 |
5.0 |
|
2×630~1600kW (Hai trong một) |
3684×1093×1256 |
5,5 |
|
3×630~1600kW(Ba trong một) |
3955×1254×1450 |
6.2 |
